近年来，随着公有云的规模逐步扩大，业界各种大数据业务架构日益增多，部分客户对IAAS层的存储性能提出了更高的要求。本地盘凭借着大带宽、低时延、免占母机带宽等天然优势在一些大数据型业务场景下备受客户青睐。

但随着云和数据中心的单个CPU核数越来越大，物理盘又无法单独做拆分，导致单个虚拟机实例的核数也随之增多，每个虚拟机对应均要占用一个PCIe槽位。

基于以上问题，为了更加灵活的为客户提供各种规格的本地盘，腾讯云硬件导入团队对多种方案进行了讨论验证，并决定从业界中找寻出可以支持SR-IOV的NVMe SSD，经过对不同供应商的深度调研与比对，最终选出忆联进行技术方案的测试和验证工作。

最终，经过腾讯云服务器与供应链NPI团队、腾讯云服务器虚拟化团队、忆联公司一起配合努力，在腾讯云的实验室机房进行了长达两个月的全面测试验证工作，验证结果表明SR-IOV特性在公有云场景下可以带来一定的价值。

一、SSD之SR-IOV的简单介绍

1、SR-IOV

先简单介绍一下SR-IOV，SR-IOV（Single-Root I/O Virtualization，单根 I/O虚拟化）是一种基于硬件的虚拟化解决方案，通过利用PF和VF的属性，将一个设备虚拟出多个PCIe设备，利于虚拟机操作，从而大大减轻宿主机的CPU负荷，提高性能和可伸缩性，帮助系统解决虚拟机SSD盘的QoS问题，可支持更多数量的虚拟机业务。

传统虚拟化系统使用Hypervisor（或者VMM）软件对虚拟机进行管理，软件层既消耗CPU资源，又有较深的调用栈，使得PCIe设备的性能优势无法彻底发挥。而SR-IOV可以实现多个虚拟机共享物理资源，且bypass Hypervisor（或者VMM）软件层，使得虚拟机可以使用到NVMe SSD的高性能。

对比传统虚拟化系统，在有SR-IOV技术的云业务虚拟机应用场景下，VM可直接与VF通信，不需要Hypervisor接入IO处理，节约 vCPU资源的同时，又可以实现不同VF之间性能相互隔离，互不影响。

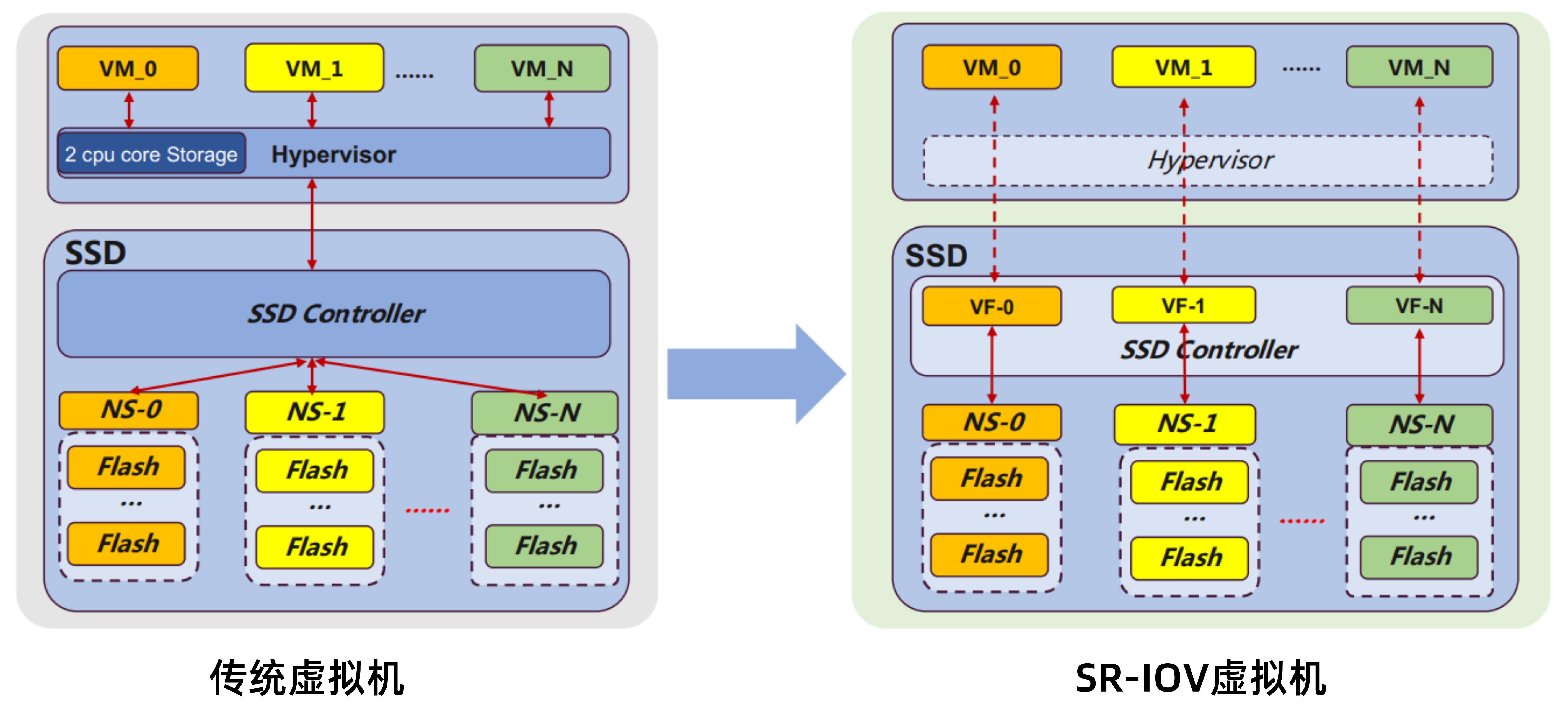

*传统虚拟机与SR-IOV虚拟机对比

可以总结得出SR-IOV优势在于：

1，实现SR-IOV之后，VMM把中断交给虚拟机处理，提高了I/O性能；

2，虚拟机直接和PCIe设备交互，bypass掉中间的Hypervisor/VMM层，减轻物理主机CPU负担，使之有能力承载更多虚拟机；

3，SR-IOV虚拟化技术可以减少客户所需PCIe设备数量，进而节省PCIe插槽；

4，SR-IOV可以与其他的I/O虚拟化技术进行结合，提供一个更加完整的兼具高性能和安全性的解决方案；

比如，当前一块NVMe SSD容量可以达到十几TB，而IOPS可以达到100万以上，延时也降低到了微秒级，SR-IOV可以使NVMe SSD直接被上层多个VM所用，SSD的性能优势也可以直接被上层应用感知到。

如下图，在虚拟化分区方式场景下，通过SR-IOV技术将一片PCIe 4.0 7.68TB SSD（绑定16个CPU核）配置为2个容量为3.84TB VF（绑定8个CPU）。

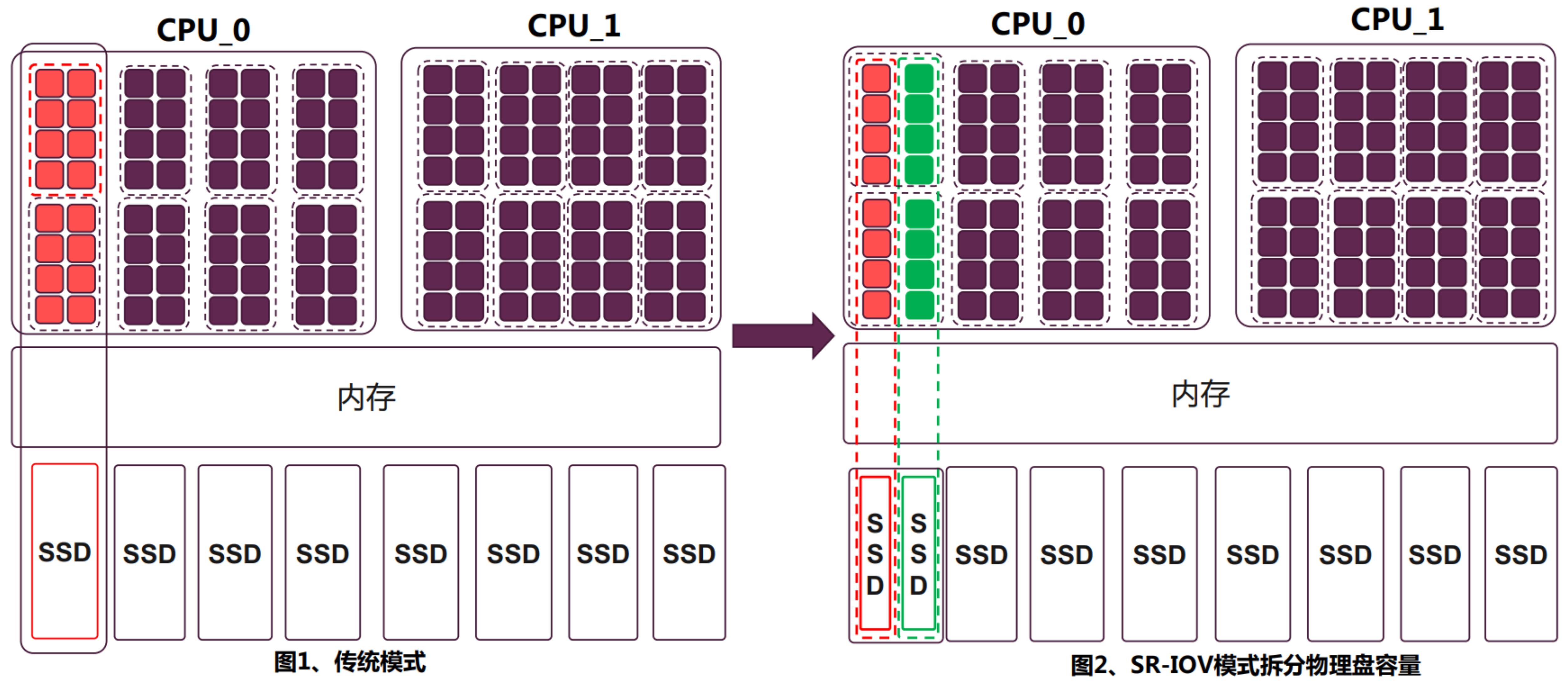

 *虚拟化分区方式场景

二、忆联SSD技术验证

1、性能测试验证

目前，SR-IOV在虚拟化中的应用较为成熟，被广泛应用于网卡以及对网络性能、传输速度要求极高的应用场景中。而基于SR-IOV的SSD许多厂商已做过多种尝试，比如定义namespace后进行上层虚拟机的关联，多家SSD厂商都已支持。但如何做到1块物理SSD硬盘基于SR-IOV虚拟化成几块虚拟SSD硬盘后，依然能保障QoS的性能隔离和性能保障，是其中最大的挑战。

据悉，忆联在早期规划SR-IOV特性时就从控制器层面做了很多优化设计，基于硬件能力规划了QoS的能力，可以做到多块虚拟SSD硬盘之间性能隔离。

为了验证QoS的能力，我们在1分8的场景下，进行了充分的性能测试验证，从以下数据显示：

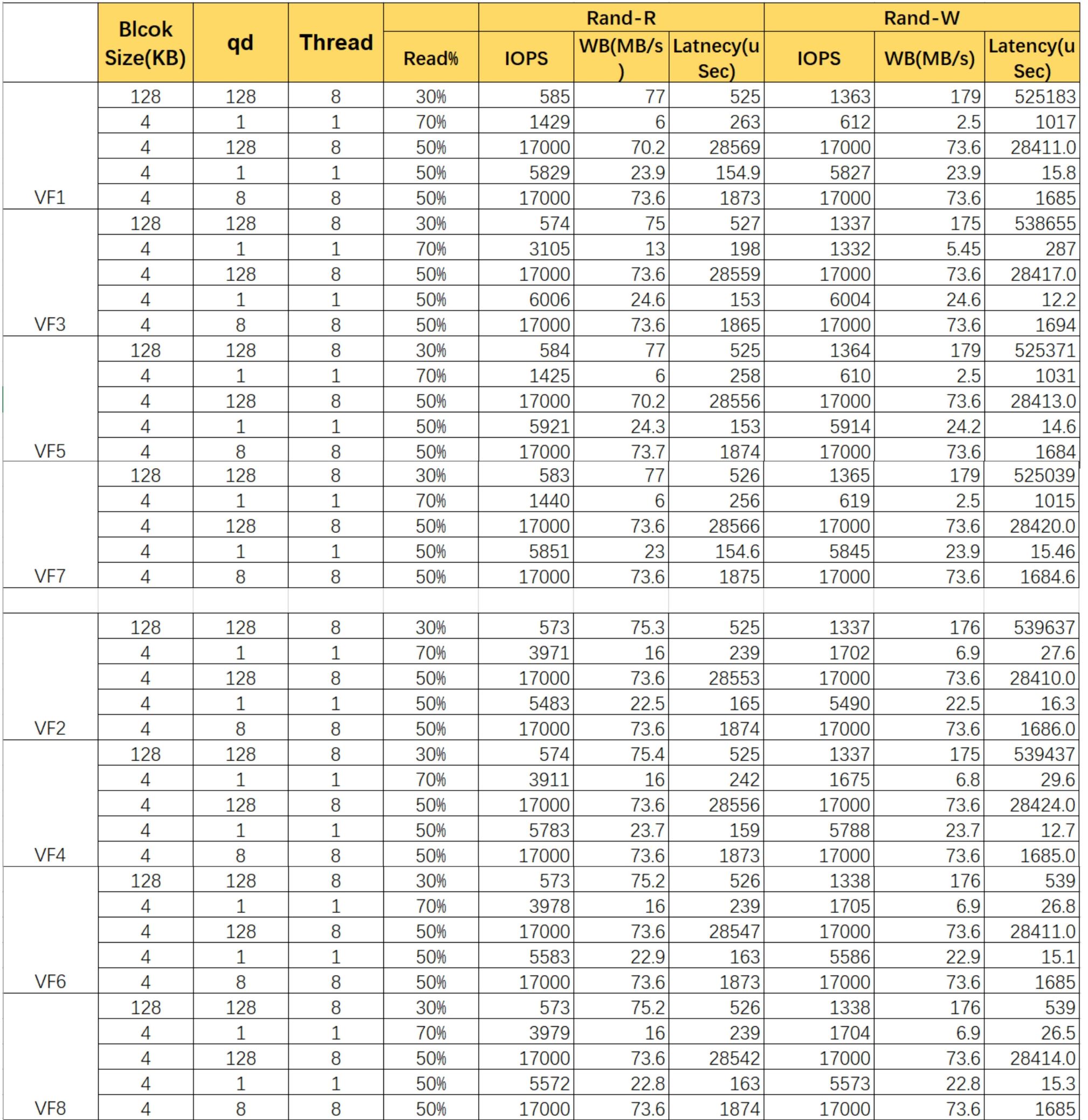

*1分8场景

在SR-IOV特性上，忆联的QoS能力依然表现不俗，隔离效果明显，基本可以做到在业务使用场景下相互之间并无影响，确保使用SR-IOV以后，也依然可以保障虚拟SSD盘的大带宽、低时延。

2、产品化验证——可靠性验证

满足性能的同时，在产品化过程中SR-IOV是否可以满足高可靠性也同样重要。例如在对命令支持方面，虚拟化SSD盘和物理SSD盘有何区别？在物理盘掉电之后，数据是否会丢失？物理盘掉盘异常之后， SR-IOV配置如何快速保留和恢复？

因此，忆联在设计SR-IOV之初，为了保障产品的高性能与高可靠性，对业务使用流程上的需求也进行了全面的考虑与分析，使得忆联的SR-IOV特性得以在各种业务流程和异常场景中都有应对的方案和措施。

具体测试流程及验证结果如下：

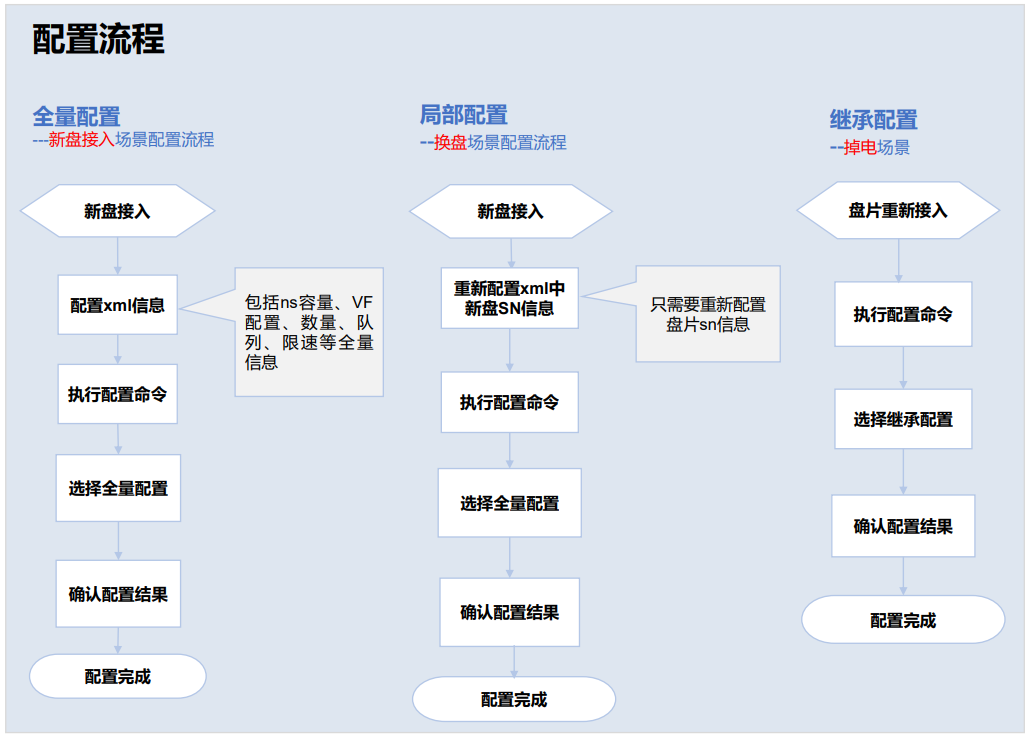

*配置流程

通过以上测试验证，我们可以比较明确忆联的SR-IOV在新盘接入，盘片掉电恢复，异常换盘三种场景下均有比较高的可靠性保障方案。

三、SR-IOV未来可期

未来，随着单台服务器的CPU核数增加，网卡带宽增加到100G，单个SSD硬盘容量越来越大，使用SR-IOV提供各种容量规格的本地盘的必要性也越来越高。

一方面，本地盘场景下使用大容量SSD盘的SR-IOV特性，可以减少小容量NVMe SSD的数量，有效降低单台服务器的TCO；

另一方面，使用SR-IOV技术可以让底层的NVMe SSD盘资源跟随上层碎片化的CPU核数进行更灵活的售卖，提升整体的售卖率，降低单台虚拟机的成本。
